Как установить багажник на гладкую крышу автомобиля за дверной проем без повреждения краски

Гладкая крыша — это крыша без штатных продольных рейлингов, монтажных резьбовых точек и заводских посадочных мест под поперечины. В этом случае система фиксируется за верхнюю рамку дверного проема: металлическая прижимная лапа заводится в предусмотренную производителем зону, а резиновая подушка упирается в крышу.

Установка багажника на гладкую крышу требует точного соблюдения инструкции. Здесь нет рейлингов, которые ограничивают поперечное смещение упоров, поэтому неправильная позиция, грязь под резиновой подушкой или чрезмерный момент затяжки могут привести к царапинам, вмятинам и деформации уплотнителя.

Крепление должно выполняться только комплектом, предназначенным для конкретной модели автомобиля. Универсальный зажим, не рассчитанный на геометрию дверной рамки, использовать нельзя.

Что понадобится для монтажа

Перед началом работ подготовьте все элементы системы и инструмент. Для установки обычно требуются:

• две поперечины с подходящим профилем;
• четыре упора;
• монтажный кит с прижимными лапами и адаптерами;
• резиновые подушки под опоры;
• защитная пленка под багажник на крышу;
• измерительная линейка или рулетка;
• мягкие безворсовые салфетки;
• автомобильный шампунь и чистая вода;
• обезжириватель, совместимый с лакокрасочным покрытием;
• шестигранный ключ или штатный монтажный инструмент;
• динамометрический ключ, если он предусмотрен производителем;
• фонарь для проверки внутренней части дверного проема.

Поперечины

Для легковых автомобилей чаще всего применяются:

• аэродинамические дуги-крыло;
• прямоугольные стальные поперечины;
• алюминиевые профили с верхним Т-пазом.

Аэродинамический профиль снижает шум и сопротивление воздуха. Прямоугольные дуги обычно дешевле, но могут сильнее свистеть на скорости. Длина поперечин должна соответствовать выбранному комплекту упоров и рекомендациям для конкретного кузова.

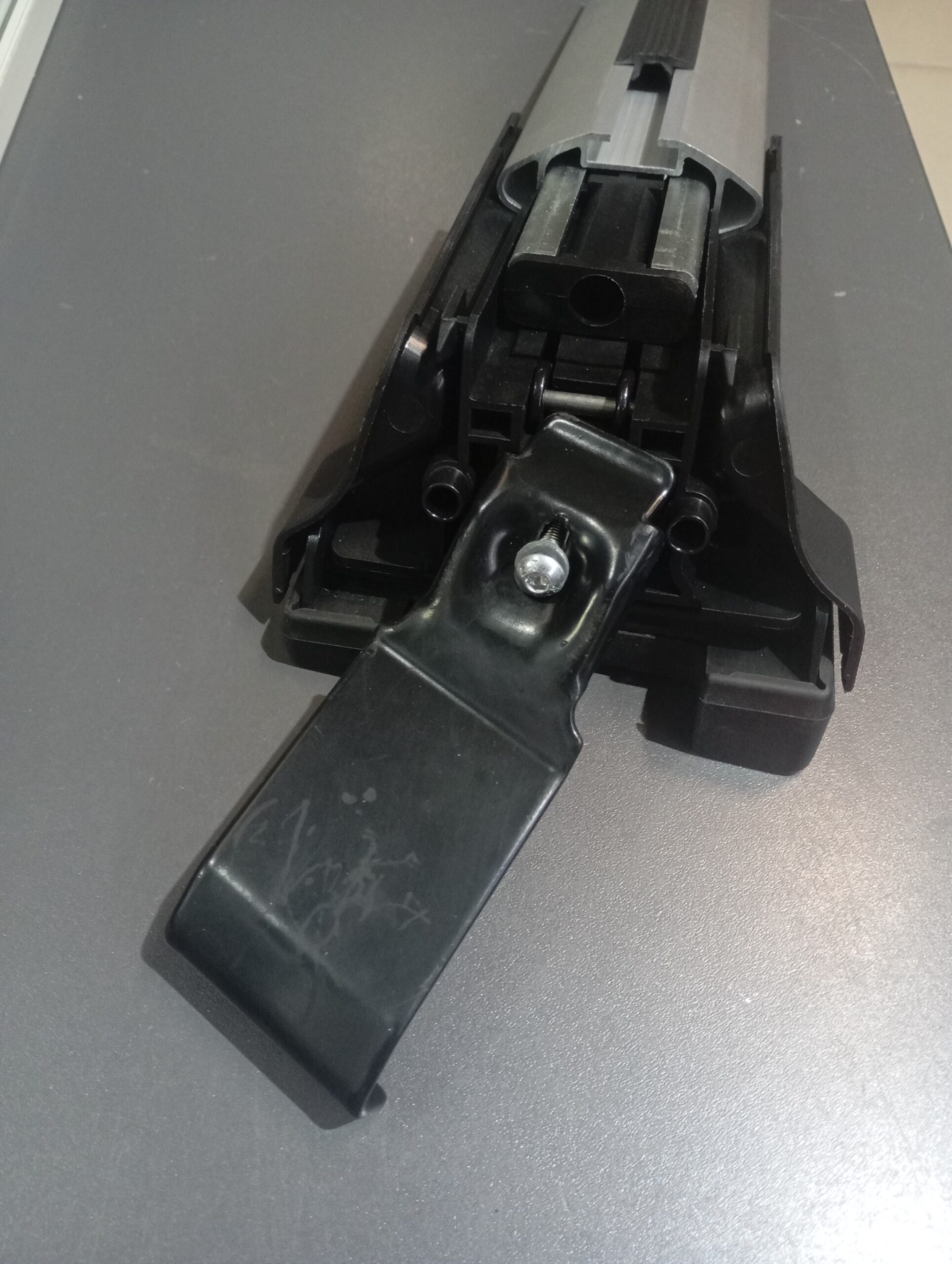

Упоры и монтажный кит

Упор состоит из корпуса, резиновой подушки, прижимной лапы и крепежного механизма. Монтажный кит определяет, как именно система будет контактировать с дверной рамкой и крышей.

В комплекте могут использоваться:

• изогнутые стальные лапы;
• пластиковые адаптеры;
• сменные резиновые вкладыши;
• защитные накладки;
• болты определенной длины;
• шаблоны для позиционирования передней и задней дуги.

Нельзя смешивать элементы разных комплектов без подтвержденной совместимости. Даже если резьба подходит, форма лапы и рабочая длина крепежа могут отличаться.

Защитный материал

Защита ЛКП под багажник нужна в местах контакта резиновых подушек и участках, где прижимная лапа проходит рядом с окрашенной поверхностью.

Для этой задачи применяются:

• полиуретановая антигравийная пленка;
• специальные прозрачные накладки из комплекта багажника;
• защитные полимерные пластины;
• временная малярная пленка, если она разрешена производителем системы.

Обычный скотч, изолента и бытовая самоклеящаяся пленка не заменяют специализированный материал: они могут оставить клей, сместиться или задерживать влагу.

Пошаговый алгоритм установки багажника за дверной проембагажника на крышу автомобиля за дверной проем (с креплением за арку двери) .

Установка багажника на крышу автомобиля за дверной проем (с креплением за арку двери) выполняется в несколько простых шагов.

Шаг 1. Подготовьте кузов

Перед монтажом автомобиль нужно вымыть. Особое внимание уделите:

• верхней плоскости крыши;
• рамкам передних и задних дверей;
• участку под резиновыми подушками;
• внутренней стороне дверного проема;
• нижней части уплотнителя.

Мелкие частицы песка между подушкой и лакокрасочным покрытием работают как абразив. При затяжке они оставляют потертости, которые могут проявиться уже после нескольких поездок.

Порядок очистки

1. Смойте крупную грязь водой.
2. Вымойте крышу и дверные проемы автошампунем.
3. Удалите остатки моющего средства чистой водой.
4. Высушите поверхности безворсовой салфеткой.
5. Проверьте крышу и рамки на наличие битума, воска и следов полироли.
6. Обезжирьте зоны установки составом, безопасным для ЛКП и резиновых уплотнителей.

Не устанавливайте багажную систему сразу после нанесения воска или керамического состава. Слой полироли снижает сцепление защитной пленки и может привести к ее смещению.

Проверьте состояние уплотнителей

Прижимная лапа должна проходить в зоне, предусмотренной инструкцией. Она не должна:

• рвать дверной уплотнитель;
• выворачивать резину наружу;
• защемлять дренажный канал;
• упираться в пластиковую облицовку;
• контактировать с острым краем металла.

Если уплотнитель сильно изношен или отходит от рамки, сначала устраните неисправность. Установка багажника на поврежденный уплотнитель может вызвать протечки и постоянный шум ветра.

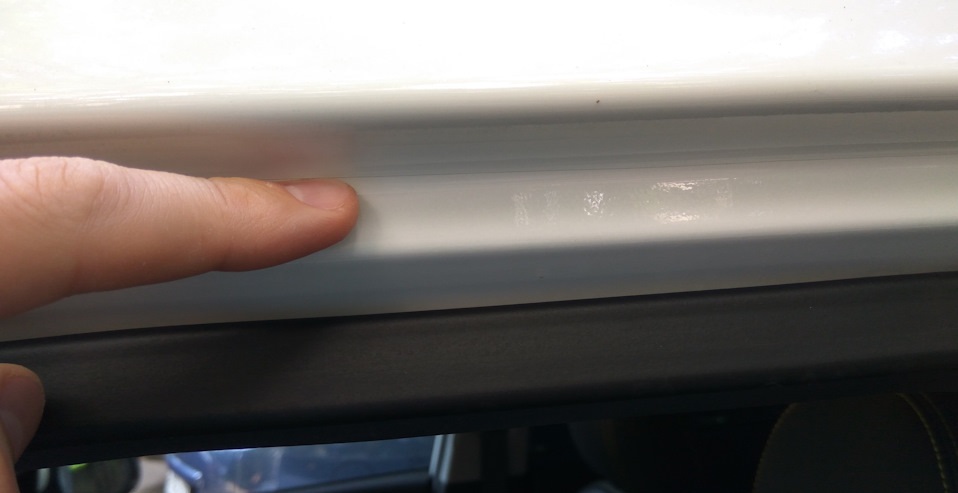

Шаг 2. Наклейте защитную пленку

Защитные элементы устанавливаются только на чистую и сухую поверхность. Пленка должна находиться между кузовом и резиновой подушкой либо в точке, где прижимная лапа проходит рядом с окрашенным металлом.

Как правильно наклеить пленку

1. Определите положение упоров по монтажной схеме.
2. Приложите защитный элемент без снятия подложки.
3. Убедитесь, что он полностью перекрывает рабочую зону подушки.
4. Обезжирьте поверхность.
5. Снимите подложку, не касаясь клеевого слоя пальцами.
6. Наклейте пленку без складок и воздушных пузырей.
7. Разгладьте ее от центра к краям.
8. Подождите время, указанное производителем материала.

Края пленки не должны попадать на загрязненную поверхность, острый перегиб крыши или подвижную часть уплотнителя. Если под пленкой осталась пыль, ее нужно снять и заменить, а не пытаться выдавить загрязнение к краю.

Какой материал использовать

Полиуретановая пленка лучше подходит для постоянной эксплуатации: она эластична, устойчива к истиранию и не меняет положение при правильной установке. Защитные накладки, которые идут в комплекте багажника, также можно использовать, если они рассчитаны именно на этот тип кузова.

После демонтажа системы пленку осмотрите. Если появились глубокие потертости, надрывы или отслоение клеевого слоя, следующий монтаж выполняйте с новым защитным элементом.

Шаг 3. Соберите систему и выставьте расстояние между упорами

Сначала соберите поперечины на земле. Установите упоры, адаптеры и прижимные лапы, не затягивая крепеж окончательно.

Передняя и задняя дуги должны располагаться в рекомендованных местах. Производитель может указывать:

• расстояние от края лобового стекла;
• расстояние от задней кромки крыши;
• межосевое расстояние между поперечинами;
• положение относительно дверных стоек;
• минимальный и максимальный вылет профиля за упор.

Измеряйте расстояние по продольной оси автомобиля. Нельзя ориентироваться только на визуальную симметрию или положение дверей.

Выставьте упоры по линейке

1. Найдите базовую точку, указанную в инструкции.
2. Отложите от нее требуемое расстояние.
3. Перенесите отметки на левую и правую стороны.
4. Установите переднюю дугу параллельно верхней кромке лобового стекла.
5. Установите заднюю дугу параллельно передней.
6. Проверьте одинаковый вылет профиля справа и слева.
7. Убедитесь, что упоры находятся на одинаковом расстоянии от продольной оси автомобиля.

После предварительной установки откройте и закройте двери. Прижимная лапа не должна мешать ходу двери, смещать уплотнитель или касаться стекла.

Проверьте положение резиновых подушек

Подушка должна полностью опираться на предусмотренный участок крыши.

Недопустимы:

• контакт только одним краем;
• попадание на молдинг;
• частичное свисание с ребра жесткости;
• установка на загрязненную защитную пленку;
• перекос относительно корпуса упора.

На гладкой крыше правильная геометрия подушки особенно важна: именно она передает нагрузку на кузов и предотвращает точечное давление.

Шаг 4. Зафиксируйте поперечины на крыше

Установите систему на автомобиль и заведите прижимные лапы за дверной проем. Делайте это без рывков. Лапа должна войти в штатную зону, а не просто зацепиться за ближайший металлический край.

Последовательность фиксации:

1. Установите переднюю поперечину.
2. Проверьте положение левого и правого упоров.
3. Установите заднюю поперечину.
4. Еще раз измерьте расстояния и вылет профиля.
5. Подтяните крепеж вручную до контакта подушки с крышей.
6. Проверьте, что лапы расположены симметрично.
7. Выполните окончательную затяжку по инструкции.

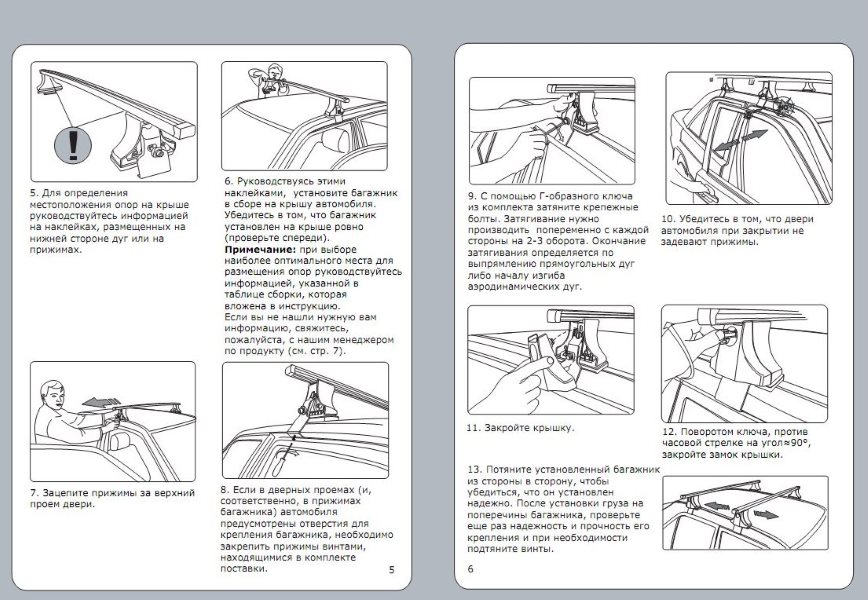

Правило попеременной затяжки

Болты затягиваются поочередно с левой и правой стороны. Нельзя сразу полностью затягивать один упор, а затем переходить к противоположному.

Рекомендуемая схема:

• несколько оборотов на левом упоре;
• несколько оборотов на правом упоре;
• контроль положения дуги;
• повторная подтяжка слева и справа;
• окончательная затяжка до заданного момента.

Так нагрузка распределяется равномерно, а поперечина не уходит в сторону. Если система оснащена индикатором момента, затягивайте до его срабатывания. При использовании обычного крепежа применяйте значение из инструкции и динамометрический ключ.



Крепление багажника за дверной проем нельзя выполнять «до упора» без контроля момента. Перетянутый крепеж не делает систему безопаснее, но увеличивает нагрузку на крышу, дверную рамку и резиновую подушку.

Контролируйте прижимную лапу

После затяжки лапа должна:

• полностью находиться в предусмотренной зоне рамки;
• не иметь контакта с краской вне защитного элемента;
• не деформировать уплотнитель;
• сохранять одинаковое положение с обеих сторон.
• не упираться в стекло;

Если одна из лап встала выше или ниже другой, ослабьте крепеж и выставьте упор заново. Нельзя компенсировать перекос дополнительной затяжкой.

Главные ошибки, которые портят крышу

Перетяжка крепежа

Избыточный момент может вызвать:

• вмятину на крыше;
• деформацию рамки дверного проема;
• продавливание резиновой подушки;
• повреждение резьбы;
• смещение защитной пленки;
• нарушение прилегания двери.

Используйте штатный ограничитель или динамометрический ключ. Если производитель не указывает момент затяжки, нужно обратиться к инструкции конкретного комплекта, а не выбирать значение на глаз.

Грязь под резиновыми подушками

Даже небольшая песчинка способна оставить круговую потертость. Перед установкой протирайте не только крышу, но и сами подушки. На их поверхности не должно быть пыли, металлической стружки и остатков старого клея.

Монтаж на мокрую или покрытую воском поверхность

Влага снижает стабильность положения защитной пленки. Воск и полироль ухудшают сцепление, из-за чего пленка и подушка могут постепенно сместиться.

Неправильный адаптер

Лапа должна соответствовать конкретной форме дверной рамки. Если адаптер предназначен для другого кузова, он может давить на не усиленный участок или контактировать с острым краем металла.

Если у вас на другой машине в семье установлены продольные дуги, процедура монтажа в корне отличается. Узнайте все нюансы в статье: Интегрированные рейлинги или классические с просветом: в чем разница и как не ошибиться с крепежом.

Слишком близкая установка поперечин

Межосевое расстояние влияет на устойчивость груза и нагрузку на кузов. Установка дуг ближе рекомендованного расстояния может привести к раскачиванию бокса, особенно при торможении и маневрах.

Открытие двери после неполной фиксации

До окончательной затяжки дверь можно открывать только осторожно и под контролем. Прижимная лапа, установленная с перекосом, способна зацепить уплотнитель или повредить облицовку.

Превышение допустимой нагрузки

В расчет включается масса всей системы:

• поперечин;
• упоров;
• адаптеров;
• автобокса или другого аксессуара;
• перевозимого груза.

Ориентируйтесь на меньшее значение из допустимой нагрузки крыши автомобиля и максимальной нагрузки багажной системы.

Чек-лист проверки перед выездом на трассу

Перед первой поездкой проверьте систему по пунктам:

• Автомобиль вымыт, а зоны опор очищены и обезжирены.
• Защитная пленка наклеена без складок и загрязнений.
• Резиновые подушки полностью лежат на крыше.
• Левая и правая опоры установлены симметрично.
• Прижимные лапы находятся в правильных зонах дверной рамки.
• Уплотнители не вывернуты и не зажаты неправильно.
• Двери свободно открываются и закрываются.
• Поперечины расположены параллельно друг другу.
• Вылет профиля справа и слева одинаковый.
• Болты затянуты с рекомендованным моментом.
• Крышки упоров и заглушки Т-паза установлены.
• Груз равномерно распределен между дугами.
• Все предметы закреплены отдельными ремнями.
• Общая масса не превышает лимит автомобиля и багажника.

После первых 30–50 км остановитесь и повторно осмотрите крепление. Проверьте, не сместились ли упоры, не появились ли следы трения на пленке и не ослабли ли соединения. В дальнейшем осмотр желательно выполнять перед каждой поездкой с грузом.

Как выбрать и купить систему для гладкой крыши

Если вы планируете багажник на крышу без рейлингов купить, сначала подберите не отдельные дуги, а совместимый комплект: поперечины, упоры и монтажный кит. В карточке товара должны быть указаны марка, модель, поколение, тип кузова и диапазон годов выпуска.

Для регулярных поездок по трассе лучше выбрать аэродинамические поперечины с Т-пазом. Для нечастого использования подойдет прямоугольный профиль, если допустимый уровень шума и внешний вид не имеют решающего значения.

При сомнениях уточните у продавца:

• подходит ли комплект именно для гладкой крыши;
• рассчитан ли он на установку за дверной проем;
• какие адаптеры входят в набор;
• указан ли момент затяжки;
• нужна ли защитная пленка;
• совместимы ли дуги с боксом или велокреплением;
• какова максимальная динамическая нагрузка.

Заключение

Установить багажник на автомобиль без рейлингов можно безопасно, если использовать модельный монтажный кит, правильно расположить упоры и защитить лакокрасочное покрытие. Ответ на вопрос, как закрепить поперечины без рейлингов, заключается не в максимальной затяжке, а в точном соответствии всех элементов конструкции кузову.

Ключевые условия надежного монтажа — чистая поверхность, правильно наклеенная пленка, исправные уплотнители, симметричная установка и контролируемый момент затяжки. При соблюдении этих требований крепление багажника за дверной проем не повреждает краску и сохраняет штатную геометрию крыши.
