Крепление для лодки и каяка на крышу автомобиля: типы и правила выбора

Перевозка лодки, каяка или каноэ на крыше автомобиля требует учета парусности, габаритов и направления нагрузки при торможении. Правильное крепление становится единственной практичной альтернативой дорогому прицепу, но только при условии, что поперечины, упоры и стропы соответствуют массе плавсредства и надежно защищают его корпус.

Виды автомобильных креплений для водного снаряжения

Крепления устанавливают на поперечины багажника, которые, в свою очередь, должны быть рассчитаны на динамическую нагрузку. При выборе необходимо учитывать не только массу лодки, но и ее длину, ширину, форму днища, наличие люков, киля и элементов жесткости. Для надувной лодки ПВХ, жесткого каяка и каноэ применяются разные схемы фиксации. Универсального держателя для всех типов плавсредств нет: то, что подходит для узкого каяка, может деформировать борта надувной лодки.

J-образные крепления — упоры под углом

J-образные держатели фиксируют каяк на боку. Корпус опирается на нижнюю горизонтальную площадку и боковой наклонный упор, образуя профиль в форме буквы J. Основное преимущество такой конструкции — экономия места на крыше. Если ширина автомобиля и поперечин позволяет, рядом можно установить два каяка: один корпусом в левый держатель, второй — в правый. Для перевозки двух узких каяков это часто удобнее, чем укладывать их горизонтально.

Плюсы J-образных креплений:

• экономия полезной ширины крыши;
• возможность перевозки двух каяков на одном автомобиле;
• надежная боковая поддержка корпуса;
• удобная загрузка узких и среднеразмерных каяков;
• складной механизм у некоторых моделей, уменьшающий высоту автомобиля без груза.

Главный недостаток — высокая парусность. Каяк, установленный боком, сильнее сопротивляется встречному и боковому потоку воздуха. На трассе это увеличивает нагрузку на крепления, поперечины, точки их фиксации и крышу автомобиля. J-образные держатели не всегда подходят для широких каноэ, SUP-бордов и лодок с мягкими или сильно выпуклыми бортами. Перед покупкой нужно проверить ширину опорной зоны и форму контактных накладок.

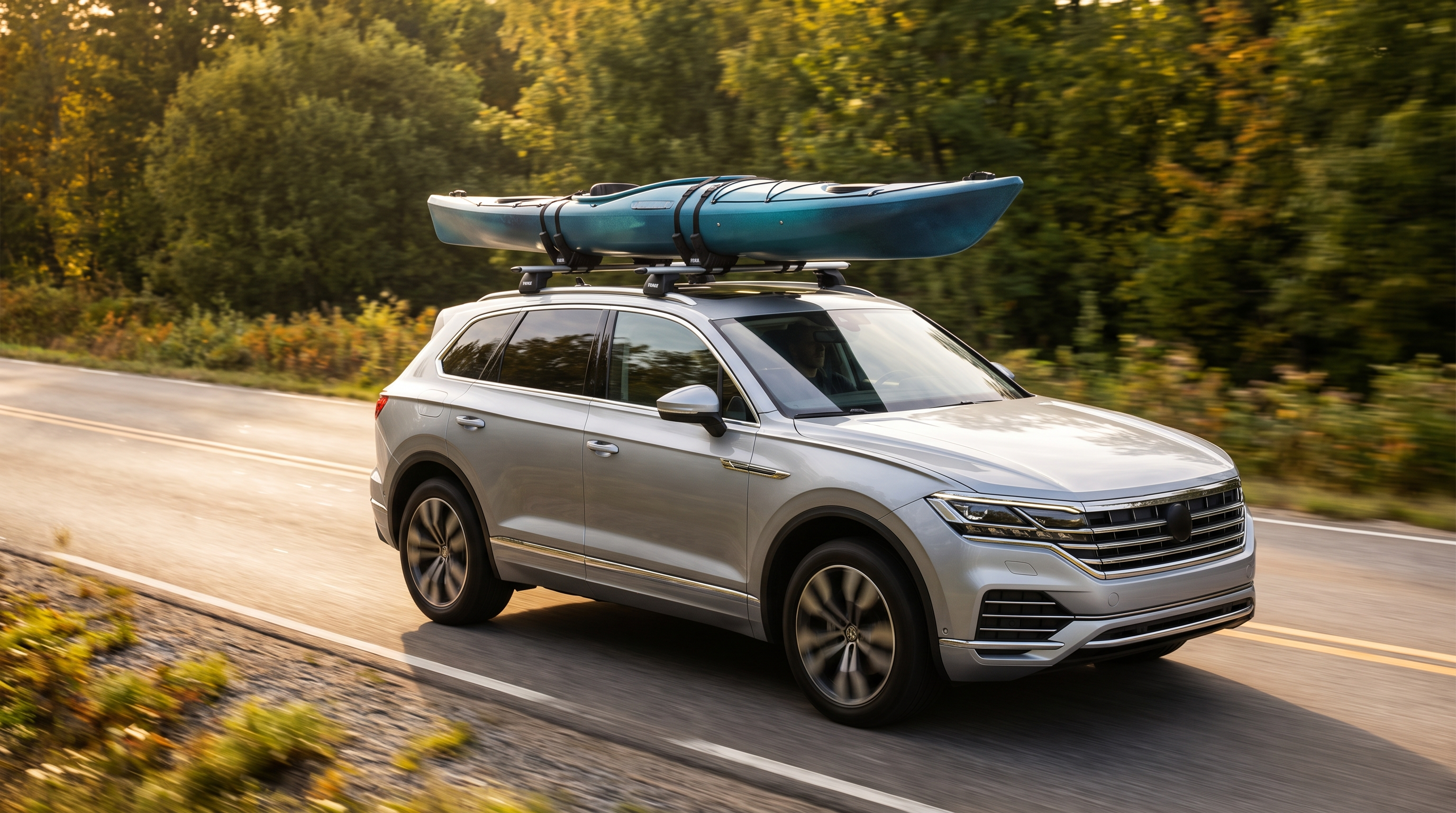

V-образные ложементы и мягкие подушки

V-образные ложементы поддерживают корпус с двух сторон в нижней части. Плавсредство располагается днищем вниз или с небольшим наклоном, поэтому основная нагрузка распределяется по более широкой площади. Мягкие подушки выполняют аналогичную функцию, но обычно не имеют жесткого V-образного каркаса. Они могут представлять собой полимерные блоки, поролоновые элементы в водостойком чехле или длинные накладки на поперечины.

Преимущества такого способа:

• лодка лежит плоско или с небольшим наклоном;
• минимальное сопротивление воздуху по сравнению с J-образной схемой;
• меньшая боковая нагрузка на поперечины;
• возможность перевозки широких каноэ, лодок и SUP-бордов;
• более равномерное распределение давления по корпусу.

V-образные ложементы особенно удобны для жестких каяков с выраженным килем и для каноэ. Мягкие подушки подходят для надувных лодок ПВХ, если они не создают точечных перегибов и не имеют острых швов или крепежных элементов. При укладке лодки непосредственно на подушки необходимо удалить песок и мелкие камни с поверхности опор. Абразивные частицы, попавшие между накладкой и корпусом, могут поцарапать пластик, композит или лакокрасочное покрытие. Для SUP-борда обычно применяют широкие мягкие опоры. Узкие металлические ложементы могут продавить оболочку доски или создать избыточную нагрузку на стрингер, особенно при сильном затягивании ремней.

Ролики и погрузочные ассистенты

Ролики, телескопические направляющие и погрузочные ассистенты уменьшают усилие при загрузке тяжелого каяка или каноэ. Они особенно необходимы, если владелец поднимает плавсредство на крышу автомобиля в одиночку.

Типовая схема работы выглядит следующим образом:

1. задняя часть лодки опирается на ролик или направляющую;
2. нос остается на земле либо поддерживается владельцем;
3. корпус плавно сдвигается вперед;
4. после установки лодку центрируют на ложементах;
5. ролик складывают или фиксируют в транспортном положении.

Погрузочный ассистент снижает риск падения лодки на крышу и появления царапин на кузове. Он также уменьшает вероятность травмы спины, поскольку владельцу не приходится сразу поднимать весь вес плавсредства на высоту поперечин. Важно, чтобы ролик имел мягкую контактную поверхность и выдерживал полную массу лодки с учетом динамических нагрузок. Ролик не заменяет основные опоры: после загрузки корпус должен лежать на штатных ложементах, а не удерживаться только задней направляющей.

Ключевые критерии выбора крепления

При подборе багажной системы для перевозки плавсредств важно понимать, что стандартные автомобильные поперечины являются лишь базовой основой, а безопасность судна полностью зависит от специализированных аксессуаров. Грамотный выбор лодочного крепления базируется на геометрии корпуса вашего каяка или лодки, технических лимитах крыши автомобиля и условиях предстоящего маршрута. Ошибка в подборе чревата не только появлением трещин на пластиковых бортах из-за перетяжки строп, но и срывом судна под воздействием мощного встречного потока воздуха на трассе. Ниже подробно разобраны ключевые инженерные и эксплуатационные критерии, которые необходимо учесть перед покупкой фиксаторов.

Грузоподъемность и масса лодки

Первый параметр — допустимая динамическая нагрузка держателя и поперечин. Если лодка весит 30 кг, это не означает, что можно использовать крепление с номинальной нагрузкой ровно 30 кг: при торможении, проезде неровностей и боковом порыве ветра усилия увеличиваются.

Проверять нужно сразу несколько значений:

• максимальную нагрузку одного держателя;
• суммарную грузоподъемность комплекта;
• допустимую нагрузку поперечин;
• максимальную нагрузку крыши автомобиля;
• расстояние между поперечинами;
• массу самого крепления;
• допустимый вес плавсредства с установленными аксессуарами.

Нагрузка на крышу обычно указывается для движения автомобиля, то есть является динамической. Показатель статической нагрузки, который иногда приводят для багажных систем, нельзя автоматически использовать для перевозки груза на ходу. Расчет выполняют по формуле: масса лодки + масса крепления + масса строп и дополнительных аксессуаров ≤ допустимая динамическая нагрузка крыши и багажника. Ограничением является меньшее из двух значений. Например, если крепление рассчитано на 75 кг, а автомобиль допускает только 50 кг на крыше, использовать запас держателя полностью нельзя.

Интересно знать: Если вы хотите перевозить на крыше одновременно и каяк, и вещи, вам придется комбинировать узкие лодочные упоры с узким и длинным пластиковым кофром. Идеальным выбором для такой задачи часто становятся спортивные линейки от шведского бренда, о которых мы рассказали в каталоге автобоксов Thule.

Совместимость с поперечинами

Крепления выпускаются для разных типов дуг:

• прямоугольных стальных поперечин;
• аэродинамических алюминиевых дуг;
• поперечин с верхним Т-пазом;
• штатных интегрированных рейлингов;
• специальных платформ и экспедиционных багажников.

Для прямоугольных дуг обычно используются U-образные скобы, прижимные пластины и гайки. Нужно проверить ширину и толщину профиля: слишком короткая скоба не обеспечит полный захват, а слишком длинная может выступать за пределы конструкции и мешать закрытию двери. На аэродинамических дугах часто применяют Т-слот адаптер. Это комплект Т-образных болтов или гаек, которые вставляются в верхний паз профиля и фиксируют основание крепления без охвата всей поперечины. Преимущества Т-слот адаптера:

• аккуратная установка без выступающих скоб;
• совместимость с широкими аэродинамическими профилями;
• сохранение нормальной работы крышек поперечин;
• более низкая вероятность контакта крепежа с дверью или рейлингом.

Перед покупкой необходимо выяснить, входит ли Т-слот адаптер в комплект. У некоторых моделей он продается отдельно. Также важно проверить размер паза, длину болтов и наличие ограничителей, препятствующих смещению крепления вдоль дуги. Поперечины должны быть установлены параллельно друг другу и надежно закреплены на крыше. Если одна дуга смещена или имеет ослабленный замок, даже качественные J-образные упоры не обеспечат безопасную перевозку.

Полезно знать: Любое специальное лодочное крепление устанавливается только на базовую систему. Узнайте, какие типы багажников на крышу автомобиля обеспечивают максимальную грузоподъемность при перевозке тяжелых лодок ПВХ и каяков.

Защита корпуса

Контактные поверхности держателя должны иметь мягкие резиновые, полиуретановые, неопреновые или фетровые проставки. Металл не должен соприкасаться с бортом, днищем или декой лодки. Фетровые ложементы особенно полезны для окрашенных, композитных и полированных корпусов. Они уменьшают риск появления потертостей при загрузке и частично компенсируют мелкие неровности корпуса. Перед каждой поездкой нужно проверять:

• целостность мягких накладок;
• отсутствие песка и металлической стружки;
• надежность крепления накладок;
• отсутствие острых краев у скоб и болтов;
• соответствие формы опор корпусу лодки.

Для ПВХ-лодок важна не только мягкость, но и площадь опирания. Узкие жесткие упоры могут передавить баллон или создать перегиб материала. Надувную лодку перевозят в рабочем состоянии только в том случае, если это прямо допускает производитель; чаще безопаснее использовать транспортировочную упаковку или штатные мягкие опоры.

Форма и размеры плавсредства

Перед покупкой нужно измерить:

• общую длину;
• максимальную ширину;
• высоту корпуса;
• ширину днища в зоне опор;
• массу;
• расстояние между участками, на которые допустимо передавать нагрузку.

Каяк с узким округлым корпусом хорошо удерживается в J-образных упорах. Каноэ с широкими бортами обычно требует V-образных ложементов или горизонтальных мягких подушек. SUP-борд чаще перевозят плашмя, используя широкие опоры и минимум две поперечные стропы.

Способ фиксации

Основные ремни должны проходить через корпус и крепиться к поперечинам или штатным проушинам держателя. Для этого применяют стропы с кулачковым стопором: они позволяют плавно натянуть ремень и быстро снять его без инструментов. Ремни с металлическими храповиками для легких пластиковых и композитных корпусов используют с осторожностью. При чрезмерном усилии они могут деформировать деку, продавить борта или повредить лакокрасочное покрытие. Кулачковый стопор предпочтительнее, когда требуется контролируемое натяжение. Между металлической пряжкой и корпусом желательно разместить защитную накладку, а свободный конец ремня закрепить от раскачивания на ветру.

Сравнительный анализ популярных моделей на рынке

Ниже приведены ориентировочные характеристики. Максимальная нагрузка зависит от режима установки, типа поперечин и требований конкретного автомобиля. Перед покупкой необходимо сверить данные с актуальным руководством производителя.

* На мобильных устройствах смахните таблицу влево для просмотра цен, материалов и способов фиксации снаряжения.

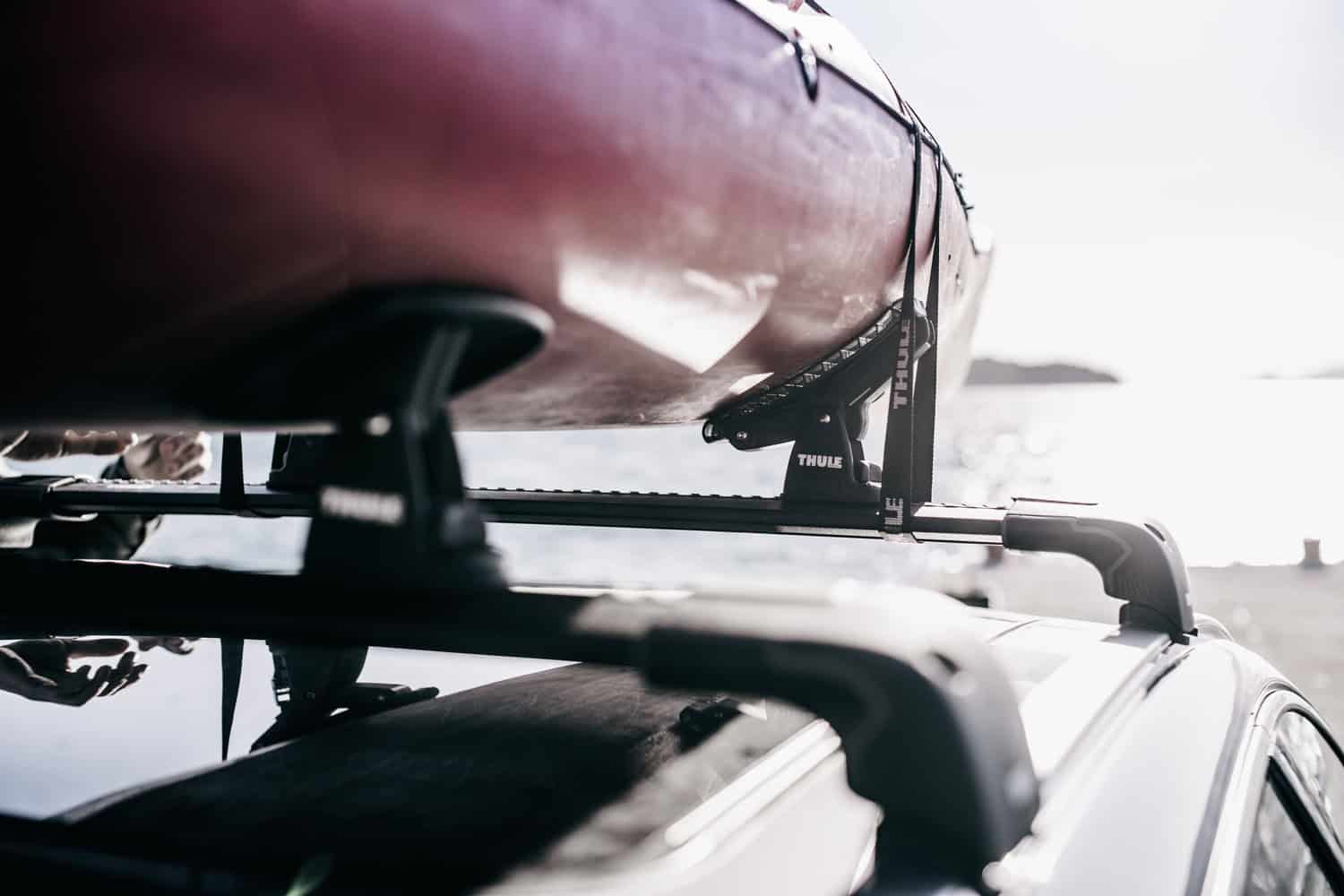

Thule DockGlide 896

Thule DockGlide 896 относится к премиальному классу креплений для каяков. Его отличительная особенность — регулируемые ложементы с фетровой контактной поверхностью и механизмом, облегчающим сдвигание корпуса при загрузке. Эта модель подходит владельцам жестких каяков, которым важны защита покрытия и удобство самостоятельной погрузки.

Она требует точной регулировки по ширине корпуса: опоры должны поддерживать лодку, но не создавать чрезмерное давление на борта. Перед покупкой следует проверить комплект поставки. Для некоторых вариантов аэродинамических дуг необходим отдельный Т-слот адаптер.

Yakima JayLow

Yakima JayLow — трансформер J-типа. В одном положении он используется для перевозки одного каяка на боку, а при изменении конфигурации может быть адаптирован для перевозки двух узких каяков. Сильная сторона модели — экономия места и возможность сложить держатель, когда лодка не установлена. Однако боковое положение увеличивает парусность, поэтому особое внимание необходимо уделять носовым и кормовым растяжкам.

Фактическая грузоподъемность зависит от режима использования. Нельзя ориентироваться на максимальный показатель для одной конфигурации, если планируется перевозить два каяка или использовать нестандартные поперечины.

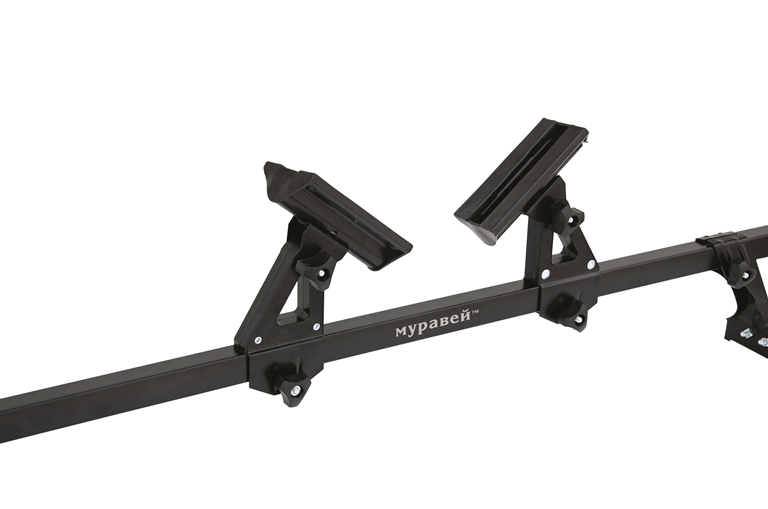

Lux «Муравей»

Lux «Муравей» — бюджетный вариант для владельцев, которым требуется простой комплект упоров без сложной трансформации и дорогостоящих фирменных аксессуаров. Преимущество таких креплений — доступная цена и сравнительно простая установка на стандартные прямоугольные поперечины. При выборе нужно внимательно осмотреть качество резиновых накладок, сварных швов, защитного покрытия и прижимных скоб.

Для аэродинамических алюминиевых дуг совместимость необходимо подтверждать отдельно. Если в комплекте нет подходящих Т-образных элементов, самостоятельная замена крепежа на случайные болты небезопасна.

5 правил безопасности при перевозке лодки на крыше

Транспортировка крупногабаритного плавсредства на крыше автомобиля кардинально меняет его аэродинамику, превращая лодку или каяк в мощное жесткое крыло с колоссальной подъемной силой. На высоких скоростях встречные и боковые потоки ветра стремятся оторвать груз вместе с базовыми поперечинами, что создает критическую нагрузку на элементы крепления кузова. Чтобы избежать аварийных ситуаций, деформации пластиковых бортов на жаре или внезапного срыва судна на оживленную трассу, автопутешественник обязан строго соблюдать комплекс превентивных мер.

Ниже подробно разобраны пять базовых правил безопасности, которые защитят ваш автомобиль, груз и остальных участников дорожного движения во время поездки к водоему.

1. Используйте основные стропы и носовые и кормовые чалки

Лодку фиксируют минимум двумя поперечными ремнями — в передней и задней части корпуса. Стропы с кулачковым стопором должны проходить через предусмотренные зоны корпуса и надежно удерживать плавсредство от продольного и поперечного смещения. Дополнительно обязательно используют носовые и кормовые растяжки, или чалки. Их крепят к штатным буксировочным проушинам, силовым петлям под бампером либо специальным точкам, предназначенным для такой нагрузки. Не следует закреплять растяжки за декоративные элементы, пластиковую решетку радиатора, поводки стеклоочистителей или тонкие детали бампера. Носовая и кормовая чалки не должны заменять основные стропы: они компенсируют продольные и боковые усилия, но не удерживают лодку в одиночку.

2. Проверьте крепление до начала движения

После установки необходимо осмотреть весь комплект:

1. убедиться, что поперечины зафиксированы на рейлингах или штатных точках;
2. проверить затяжку болтов и прижимных скоб;
3. убедиться, что держатели установлены симметрично;
4. проверить положение лодки относительно крыши и краев автомобиля;
5. натянуть основные стропы;
6. закрепить свободные концы ремней;
7. установить носовую и кормовую чалки.

Лодка не должна качаться относительно поперечин. Допустимо небольшое упругое движение ремня, но не смещение корпуса по ложементам.

3. Ограничьте скорость

Для перевозки лодки на крыше рекомендуется придерживаться скорости до 110–120 км/ч, а при боковом ветре, мокрой дороге, плохом покрытии или высокой парусности — снижать ее дополнительно. Ограничение выбирают не только по возможностям автомобиля. Важны длина и высота плавсредства, форма корпуса, тип крепления и надежность растяжек. J-образный каяк создает больше бокового сопротивления, чем тот же корпус, уложенный плоско в V-образные ложементы. Резкие перестроения, интенсивные торможения и движение близко к грузовым автомобилям увеличивают аэродинамические нагрузки. Даже при соблюдении разрешенной скорости маневры должны быть плавными.

4. Повторно проверьте стропы через 20 км

После первых 15–20 км необходимо остановиться в безопасном месте и проверить:

• натяжение поперечных ремней;
• положение корпуса в держателях;
• состояние носовой и кормовой чалки;
• отсутствие перетирания строп;
• затяжку крепежа поперечин;
• отсутствие контакта лодки с крышей автомобиля.

Новые ремни иногда немного растягиваются, а мягкие накладки после нагрузки занимают рабочее положение. Поэтому проверка сразу после начала поездки обязательна даже при использовании дорогого крепления. Повторный контроль проводят после длительной остановки, сильного дождя, резкого порыва ветра и каждого изменения конфигурации груза.

5. Не допускайте деформации корпуса

Стропу затягивают до надежной фиксации, но без чрезмерного усилия. Пластиковый корпус, композитная дека и борта надувной лодки могут деформироваться под постоянным давлением. Особенно опасно перетягивать ремни в жаркую погоду. Нагретый пластик становится более податливым, а давление от узкой пряжки или жесткого ложемента может оставить вмятину. При длительной стоянке под прямым солнцем груз лучше снять либо ослабить стропы, если это допускает безопасность и конструкция стоянки. Нельзя пропускать ремни через острые кромки, вентиляционные отверстия, люки и подвижные элементы. Для защиты используют мягкие проставки, чехлы на пряжки и направляющие накладки.

Требования к габаритам и фиксации груза

Перед выездом необходимо убедиться, что лодка не закрывает световые приборы, государственный регистрационный знак и обзорность водителя. Груз не должен создавать угрозу падения, ограничивать управление автомобилем или закрывать сигналы поворота и стоп-сигналы. Если груз выступает за габариты автомобиля, его обозначают в соответствии с действующими правилами дорожного движения. При значительном выступании вперед, назад или по ширине могут потребоваться специальные обозначения и дополнительные меры безопасности. Точную оценку выполняют по фактическим габаритам автомобиля вместе с лодкой, креплением, чалками и поперечинами. При сомнениях нужно свериться с актуальными требованиями ПДД и руководством по эксплуатации автомобиля.

Как выбрать крепление под конкретное плавсредство

Для быстрого выбора можно использовать следующую схему:

• Жесткий узкий каяк — J-образные упоры, если нужно перевозить два корпуса или освободить часть крыши.
• Широкий каяк или каноэ — V-образные ложементы с мягкими накладками.
• Надувная лодка ПВХ — широкие мягкие подушки или штатные опоры без точечного давления.
• SUP-борд — горизонтальные широкие мягкие ложементы и стропы с контролируемым натяжением.
• Тяжелый корпус при одиночной погрузке — ролик, телескопическая направляющая или другой погрузочный ассистент.
• Аэродинамические поперечины — крепление с совместимым Т-слот адаптером.
• Стандартные прямоугольные дуги — комплект с подходящими U-образными скобами и защитными проставками.

Главный критерий — не цена держателя, а соответствие всей системы: крыши автомобиля, поперечин, упоров, строп и растяжек. Даже дорогое крепление не компенсирует превышение допустимой нагрузки, неправильное положение корпуса или отсутствие носовой и кормовой фиксации.
